슬라이드 링크 : https://www.slideshare.net/cybaek/201403?from_action=save

안정적인 서비스 운영 (설계에서 모니터링까지)

설계(Architect)

스케일링이란? - 어떠한 정책에 따라서 서비스에 대한 시스템을 늘리고 줄여주는 서비스

Scale Up : 하드웨어 성능을 높이는 방법. 예) cpu, ram, storage 업그레이드
Scale Out : 하나의 서버 보다는 여러대의 서버를 이용하여 일을 나눠서 처리하도록 하여 성능을 높이는 방법

서버 한대에서 시작

쉽게 시작할 수 있지만 원만한 운영 어려움
이유는 하나의 서버안에 다 들어가 있으므로 이 서버가 죽으면 서비스가 멈춤
그리고 디비의 경우 자원이 계속해서 필요하므로(저장) 하드웨어 스케일업을 계속 시켜줘야함
따라서 웹 서버가 주기적으로 멈춰야함

두대의 서버(웹서버 1대, 디비 서버 1대)

SPOF(Simple Point Of Failure : 단일장애점)
웹서버가 죽던, 디비서버가 죽던 둘중 하나만 죽으면 모두 정상적인 동작이 안됨.
이유는 웹 서버는 디비서버에 의존하고있고, 클라이언트는 웹서버만 바라보고 있으므로 웹서버가 죽던 디비서버가 죽던 클라이언트는 정상적으로 서비스를 이용할 수 없는 것임.

세대의 서버(웹서버 2대, 디비 서버 1대)

웹서버가 2대 이상이 되면, 트래픽 분산을 위해 로드밸런서를 앞단에 둔다.
로드밸런서를 앞단에 두는 이유는 클라이언트의 진입점을 하나로 두기 위함도 있다.
웹서버를 다중화하여 안전성을 꾀했지만 여전히 DB가 죽으면 서비스안됨. SPOF 이슈가 아직 남아 있음

네대의 서버(웹서버 2대, 디비서버 2대)

DB 쓰기는 Master에, 읽기는 두대 모두에서
읽기 처리는 두배로 증가
써야할 양도 두배로 증가(Master - Slave간의 데이터 싱크)
DB서버를 다중화하여 SPOF 이슈는 해결했지만 DB 관리 포인트가 늘음
어떻게 DB를 잘 관리할 것이냐가 관건

셀 아키텍쳐(웹서버 2대, 디비서버 2대)

http://highscalability.com/blog/2012/5/9/cell-architectures.html
데이터를 특정 속성 중심으로 물리적 분할
웹서버, 디비서버를 물리적으로 분할
대규모 확장에는 병렬화가 필요하고 병렬화에는 구성 요소가 서로 분리되어야 한다는 아이디어를 기반으로함
약간 MSA(Micro Service Architecture)와 비슷한 느낌임
장점
- 사용자 기반이 커짐에 따라 모든 크기로 저장할 수 있는 병렬화 단위를 제공함
- 더 많은 용량이 필요함에 따라 셀이 증분 방식으로 추가됨(셀 단위 스케일링)
- 하나의 셀 아키텍쳐가 장애가 났을 시 다른 셀에 영향을 미치치 않음(장애를 특정 셀로 고립 가능)
단점
- 많은 장비가 필요(비용 증가)
- 제공하는 기능에 따라 셀간 데이터를 조합해야할 수도 있음

로드밸런서(Load Balancer)

로드밸런싱 : 부하 분산을 위해서 가상 IP를 통해 여러 서버에 접속하도록 분배하는 기능을 말함
성능 향상, 무중단 서비스 구축(안정성), Scale Up 보다는 비교적 저렴
로드밸런서는 하드웨어가 될 수도있고, 소프트웨어가 될 수도 있다.

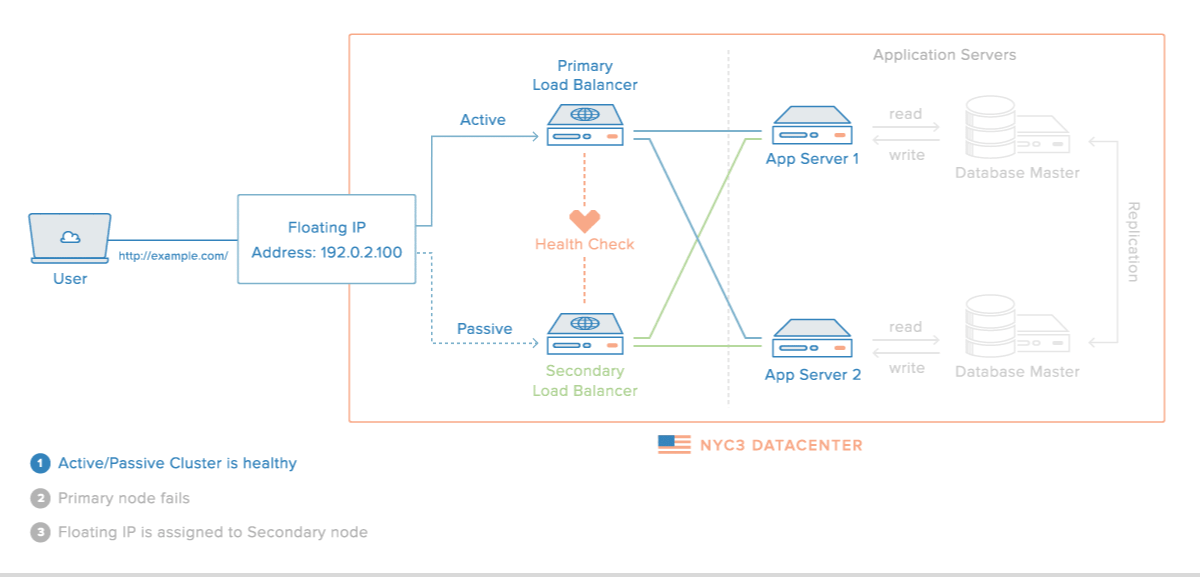

로드밸런서에도 부하가 많이 물리면 병목현상(Bottle Neck)이 생길 수 있으므로 이중화 하는 것이 좋다.(아니면 DSR 세팅으로 부하 감소를 꾀하거나..)

로드밸런서

로드밸런싱 : 부하 분산을 위해서 가상 IP를 통해 여러 서버에 접속하도록 분배하는 기능을 말함
성능 향상, 무중단 서비스 구축(안정성), Scale Up 보다는 비교적 저렴
로드밸런서는 하드웨어가 될 수도있고, 소프트웨어가 될 수도 있다.
로드밸런서 동작 알고리즘

Round Robin

순차 방식
요청을 순서대로 각 서버에 균등하게 분배하는 방식
서버 커넥션 수나 응답시간에 상관 없이 모든 서버를 동일하게 처리
다른 알고리즘에 비해서 가장 빠름
DNS RR

Least Connection

최소 접속 방식
서버에 연결되어 있는 커넥션 개수만 갖고 단순 비교하여 가장 적은 곳에 연결

Weighted Least Connections

가중치 최소 접속 방식
서버에 부여된 Weight값을 기반으로 커넥션 수의 개수와 함께 고려하여 연결

Fastest Response Time

응답시간방식
가장 빨리 응답하는 서버에 이용자 요구를 연결하는 방법
응답시간은 각 서버가 패킷 형태의 요구를 송수신하는데 걸리는 시간을 측정한 것이다

Adaptive

최소대기방식
Open 또는 Pending중인 커넥션을 적게 가지고 있는 서버로 네트워크 커넥션 방향을 지정한다
Pending 커넥션은 Full TCP Handshake를 완성하지 않은 것으로, 이것은 초당 클라이언트 Thread의 수가 증가할 때 더욱 잘 수행된다

Hash
- 특정 클라이언트는 특정 서버로만 할당시키는 방법
- 경로가 보장되며 접속자수가 많을수록 분산 및 효율이 뛰어나다
- 다만 접속자수가 적을수록 공평하게 분산이 안될수도 있다
보통 단순하게 한가지 알고리즘만 선택하지 않고 Least Connection 알고리즘 선택 후 동등한 수의 Connection일 경우 Round Robin을 선택하는 방식으로 결합하여 사용한다.

로드밸런서 동작방식(Mode 별)

DSR(Direct Server Return) 방식

서버에서 결과를 바로 클라이언트에게 리턴
이러한 모드가 나온 배경은, 인바운드 트래픽 대비 아웃바운드의 트래픽이 높아 나오게됨
기존은 Client -> L4 -> Server -> L4 -> Client 이렇게 됨. L4에 인바운드, 아웃바운드 트래픽이 모두 물려 부하가 크고 리소스 소모가 큼
이러한 문제를 해결하기 위해 나온 DSR은 이렇게 동작함: Client -> L4 -> Server -> Client
아웃바운드 트래픽을 L4에 전달하지 않고 직접 클라이언트에게 전달함
사용자가 real server에 접근할 때 출발지와 목적지의 IP 주소를 변조하지 않고, L4에서 관리하는 real server의 MAC 주소 테이블을 확인해서 MAC주소만 변조한다.
클라이언트의 Request를 서버로 전달함에 있어 어떤 헤더를 이용하는지에 따라 L2/L3 DSR로 구분하게 된다.
L2DSR : MAC 주소 변경을 통해 클라이언트의 Request가 전달
L3DSR : IP Header를 변조하여 서버에 Request를 전달

Bridge/Transparent Mode

사용자가 서비스를 요청하면 L4로 전달된 목적지 IP 주소를 REAL SERVER IP 주소로 변조하고 MAC 주소를 변조해서 목적지를 찾아가는 방식
요청 전달 시 변조 :

사용자 -> L4 -> NAT(IP/MAC 주소 변조) -> real server
사용자가 L4를 호출하면 중간에 NAT(Network Address Translation)가 목적지 IP 주소를 real server IP 주소로 변조하고 MAC 주소도 변조한다

응답 전달 시 변조 :

Real server -> NAT -> L4 -> 사용자
real server에서 L4를 거치면서 출발지(source) IP 주소를 L4 가상 IP 주소로 변조한다
동일 네트워크 대역이므로 MAC 주소는 변조하지 않는다

Router Mode

Bridge/Transparent Mode와 유사하지만 출발지(source) MAC 주소도 변조된다

One Arm Mode

사용자가 real server에 접근할 때 목적지 IP는 L4 스위치 IP를 바라본다.
L4에 도달하면 L4가 클라이언트에게 받은 목적지 IP 주소를 L4 IP 주소에서 real server IP와 real server MAC 주소로 변조한다
되돌아가는 IP는 L4의 IP pool의 IP 주소로 변조한다.

NAT(Network Address Translation)

private IP를 public IP로 바꾸는데 사용하는 통신망의 주소변조기

대표적인 로드밸런서

L4 (Transport Layer) :

OSI 7계층 중 4 Layer를 라우팅 하는 스위치
Transport Layer(IP + Port) Load Balancing
TCP, UDP 프로토콜
Port 기반 스위칭 지원
VIP(Virtual IP)를 이용하여 여러대를 한대로 묶어 부하 분산
주로 Round Robin 방식 사용

L7 (Application Layer) :

Application Layer(Client Request) Load Balancing
HTTP, FTP, SMTP, 프로토콜

오픈소스 로드밸런서 HAProxy

기존의 하드웨어 스위치를 대체하는 소프트웨어 로드밸런서로, 네트워크 스위치에서 제공하는 L4, L7 기능 및 로드밸런서 기능을 제공한다.
Proxy
- Forward Proxy :
  - 클라이언트 앞단에 존재하며 프록시 서버가 클라이언트 대신 서버에 요청하고 전달받은 결과를 클라이언트에게 전달하는 역할 수행
  - Backend Server에게 Client를 숨길 때 사용
  - Client <=> Forward Proxy → Backend Server
- Reverce Proxy :
  - 실제 서버 요청에 대해서 서버 앞 단에 존재하면서, 서버로 들어오는 요청을 대신 받아서 서버에 전달하고 요청한 곳에 그 결과를 다시 전달하는 역할 수행
  - Client에게 Backend를 숨길 때 사용
  - Client → Reverse Proxy Server <=> Backend Server

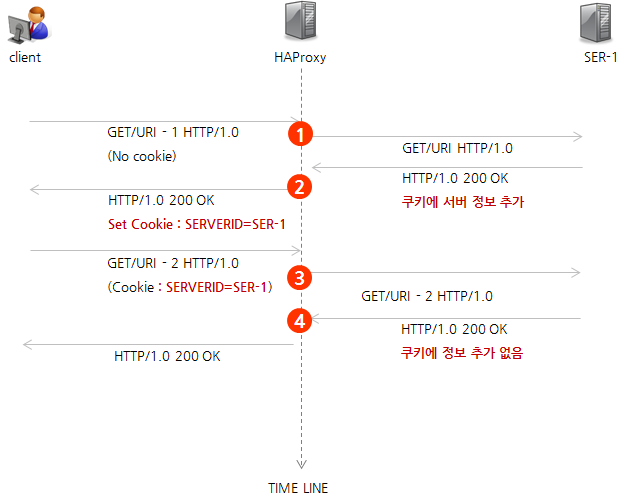

HAProxy 기본 동작 방식
- HAProxy는 기본적으로 reverse proxy형태로 동작한다
  - 1. 최초 접근 시 서버에 요청 전달
  - 2. 응답 시 쿠키(cookie)에 서버 정보 추가 후 반환
  - 3. 재요청 시 proxy에서 쿠키 정보 확인 -> 최초 요청 서버로 전달
  - 다시 접근 시 쿠키 추가 없이 전달 -> 클라이언트에 쿠키 정보가 계속 존재함(쿠키 재사용)
  - 참고 : https://d2.naver.com/helloworld/284659

HAProxy를 운용하는 다양한 방법이 있으나, 상세한 내용은 링크를 참고할 것

데이터베이스(Database)

데이터베이스 : 고가용성 보장 필요
고가용성이란? (High Avaliability) : 서버와 네트워크, 프로그램 등의 시스템이 상당히 오랜기간동안 지속적으로 정상운영이 가능한 성질을 말함. 가용성이 높다는 뜻으로서, 절대 고장나지 않음을 의미한다. 가용성 99.99%
DB는 중요하기 때문에 고가용성을 보장하는 것이 가장 중요하다.
고가용성을 보장하는 디비 구성
- 액티브-스텐바이
  - 하나의 DB 서버는 Active로 두고, 다른 하나의 DB 서버는 대기상태인 StandBy로 둔다.
  - 만약 Active가 장애가 나면, StandBy와 절체되어서 고가용성을 보장한다.
  - StandBy의 종류
    - Hot StandBy : StandBy측은 가동 후 즉시 이용가능한 구성. 이게 전환시간이 가장 짧지만 비용이 비싸다.
    - Warm StandBy : StandBy측은 가동 후 이용가능하게 하기 위해서 나름대로의 준비가 필요한 구성
    - Cold StandBy : StandBy측을 정지시켜 두는 구성. 절체 시 가동.
- 클러스터링 : DB의 다중화
- 샤딩(Sharding)
  - 파티셔닝의 한 종류, 수평으로 데이터를 쪼개는 방식이다
  - Mysql의 경우 5.1 미만의 버젼에서는 지원하지 않음

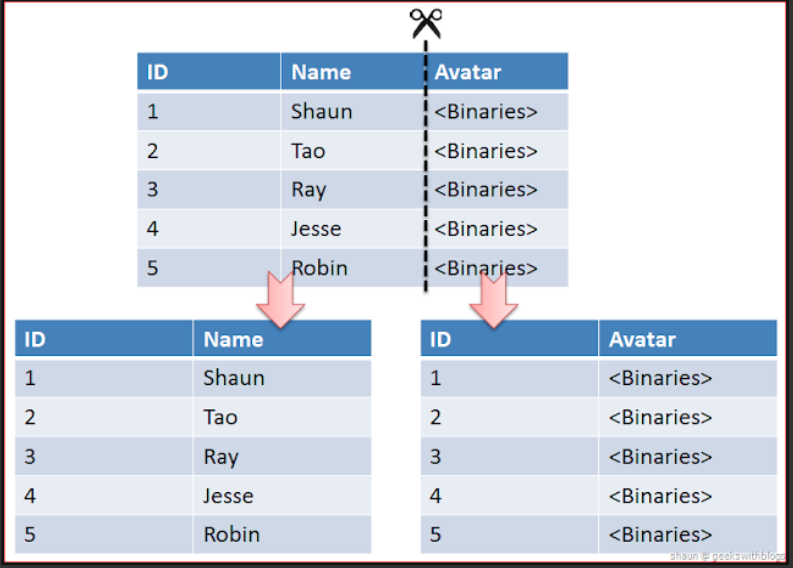

- 파티셔닝(Partitioning)
  - 성능, 고가용성, 유지보수성을 목적으로 논리적인 데이터를 다수의 엔티티로 분할하는 행위
  - 큰 테이블이나 인덱스를 관리하기 쉬운 파티션이라는 작은 단위로 물리적으로 분할하는것을 의미함.
  - 장점
    - 물리적인 파티셔닝으로 인해 전체 데이터의 훼손 가능성이 줄어들고 데이터 가용성이 향상됨
    - 큰 테이블들을 제거하여 관리를 쉽게 해줌
    - 성능이 향상됨
  - 단점
    - 테이블간의 Join에 대한 비용 발생
    - 테이블과 인덱스를 별도로 파티셔닝할 수 없음. 테이블과 인덱스를 같이 파티셔닝해야함

사용자인증(Authentication & Authorization)

Authentication(인증) : 사용자 인증. 클라이언트가 자신이 주장하는 사용자와 같은 사용자인지를 확인
Authorization(인가) : 권한 인증. 클라이언트가 하고자 하는 작업이 해당 클라이언트에게 허가된 작업인지를 확인

세션 : 일정 시간동안 사용자로부터 들어오는 일련의 Request를 하나의 상태로 보고 그 상태를 일정하게 유지시키는 기술

보통 사용자 인증(Log in)에 사용
이 세션 데이터를 서버 어플리케이션을 통해 물리적으로 어떠한 저장 공간에 저장한다.
따라서 보안성은 굉장히 우수하지만, 세션에 대한 서버의 저장공간을 필요로 한다는 단점이 있다.
서버의 메모리에 세션정보를 저장함으로 인하여 병목현상이 생길 수 있다.
웹서버가 2대 이상이면 세션정보에 대해서 모든 웹서버들이 동기화 해야한다. 따라서 구현이 복잡하고 또 성능적으로 속도가 저하된다.
이런 복잡함과 성능적인 저하 문제를 해결하기 위해 DB나 Redis, memCached같은 메모리 DB를 사용하여 세션 관리 role을 분리하는 구현 방식이 탄생함
하지만 이마저도 동기화에 대한 부분만 해소되었을 뿐 요청이 많아지면 많아질수록 필요한 메모리도 늘어나고(비용증가) 이에 따라 병목현상이 발생(성능저하)한다는 이슈가 남아있음
이런 부분까지 해결하기 위해 사용자 인증 후 인증에 대한 정보 저장을 Client에 넘기는 구현방식이 탄생함.
OAuth2.0 혹은 Json Web Token을 사용한 사용자 인증이 이것임.

OAuth2.0

사용자 인증 후 Access Token과 Refresh Token을 전달받아 사용
권한에 대한 부분을 Access Token을 사용하여 api의 기능을 이용하고, Access Token의 lifetime이 만료되면 Refresh Token을 가지고 새로운 Access Token을 발급받는다.

JWT(Json Web Token)

사용자 인증 후 Json 형태로 된 Json Web Token을 전달받아 사용
권한에 대한 부분을 JWT을 사용하여 api의 기능을 이용하고, JWT의 lifetime이 만료되면 다시 사용자 인증을 한다.

배포(Deploy)

배포가 번거로운 일이 되면 안됨
빠른 롤백이 가능해야함 → 빠른 배포보다 중요!
배포 전에 롤백 시 필요한 작업 미리 준비 → 엔터 한번으로 롤백이 되도록!
모든 장비의 설정 내용이 같은가?
- Terraform
- Cloudformation(AWS)
- Docker

속도 개선

어디가 느린지 파악하는 것이 우선
캐쉬적용 → 정적인 파일
- 시간적 지역성
  - 한번 읽은 데이터를 곧 다시 읽을 수 있다
  - LRU(Least Recently Used)
    - 사용한지 가장 오래된 element를 자동으로 캐시에서 제거해나가며 데이터를 캐싱할 수 있도록 해주는 자료구조
- 공간적 지역성
  - 읽은 곳 근처의 데이터를 접근하는 경우가 있다
    - prefetch
      - 연산에 필요한 data들을 미리 가져오는 것을 의미
      - CPU가 연산을 하는 동안 prefetcher가 다음 연산에 필요할 데이터를 유추해서 미리 CPU에서 가장 가까운 cache에 넣어놓음
정책 변경
- 예) 조회수가 꼭 정확해야하나?
스토리지
- RAID
  - RAID(Redundant Array of Inexpensive Disks)의 약자
  - 여러 개의 디스크를 배열하여 속도의 증대, 안정성의 증대, 효율성, 가용성의 증대를 하는데 쓰이는 기술
  - 정책으로 스토리지 속도를 최적화
웹, WAS
- 각 URI별 응답속도 관리
  - 클라이언트와 가장 가까운 리젼으로부터 Response 받도록
  - 정적인 파일을 내려받는 경우(예, 이미지, 동영상 등) 파일 사이즈를 줄여 최적화 했는지
  - 클라이언트 렌더링 방식이 Lazy Loading이 적용되어있는지
  - 백엔드에는 Slow Query가 없는지
가장빠른 해결책 : 증설

운영(Operational)

서비스 오픈은 끝이 아니라 시작
신규 서버 설치
- 장비를 받아 10분 내에 설치할 수 있도록
- 코드로 인프라관리(Infrastructure As a Code)
  - Terraform
  - Ansible Playbook
  - AWS Cloudformation
- 하지만 온프레미스 환경은..?
  - 방법 1 : Shell Script 작성해놓고 실행하면 다 세팅되도록 구성 → Shell 노가다 필요
  - 방법 2 : 가상머신으로 기본 환경세팅이 되어있는 이미지파일을 만들어 사용
  - 방법 3 : Docker를 쓰자
자동 복구
- 장애 시 루틴하게 하는 작업
- 예, 프로세스 재구동 등을 특정 조건일 때 자동으로 수행하도록
배치작업
- 필요한 기본 인프라
  - 실패시 알림 → Slack
  - 과거 작업 이력 조회 → Jira
  - 여러 서버 묶어서 실행 → Infrastructure As a Code
  - feat. Jenkins
로그처리
- 수집 + 처리 + 모니터링
- 흔히 이야기하는 ELK, EFK 스텍
- 로그로테이션
  - 한정적인 서버 자원 안에서 계속해서 쌓여가는 로그를 주기적으로 저장하고, 삭제하여야함
- 보관
  - 로그를 얼마나 오랫동안 보관할 것인가는 정책의 문제
- 조회
  - 얼마나 많은 범위의 데이터를 얼마나 빠르게 처리할 것인가
  - 잘 구축하면 CS처리를 비개발자에게 이관 가능
    - Kibana
    - ReDash
- 보안
  - 개인정보 저장X 혹은 격리 및 암호화
백업
- AWS AMI
- 어떻게 복구하는가
  - 주기적인 인스턴스 백업 → 복구 시 백업했던 AMI 사용하여 복구
품질 관리
- 각 서버 구간별 처리 속도 관리
  - 네트워크 모니터링 툴 : PINPOINT
  - https://github.com/naver/pinpoint
- 데이터베이스
  - Slow Query를 만들지 않는다 → Slow Query 자동 검출 시스템 만들면 좋음 → AWS RDS는 기능을 지원함
  - 동적 쿼리 지양 → ORM 사용 권장
서비스 HealthCheck
HTTP 에러 페이지 설정
- 사용자들은 무의식적으로 새로고침을 반복 → 트래픽!!
- 에러 페이지는 별도로 정적인 화면을 내려주도록 설정해야함
불필요한 로그는 남기지 말자 → 로그를 찍는 것도 일

모니터링(Mornitoring)

경고와 장애 수준으로 분리
- 장애 이전에 알림이 오도록 해야함
- 평상시 사용률 20%를 유지하고 있다면, 90%가 아니라 50% 수준에서 경고 알람을 받아야함
- 주기적으로 수치 점검
  - 시스템의 기능과 사용자 수는 계속 변함
  - 따라서 경고, 장애, 최저 값 세 수치는 주기적으로 리뷰해야함
테스트 활용하여 기능 체크
- 사용자 인터페이스 레벨의 테스트 모듈을 주기적으로 돌려 서비스 상태 체크
  - 개발 문화 TDD를 지향하자
외부 API를 이용할 경우
- 외부 서비스에 의존하고있으므로 주기적인 API 체크가 필요
- 내가 직접 관리하는 서비스가 아니라고 방치해서는 안됨

장애 대응

전파 : 메일링 리스트를 이용하여 유관자에게 전파
롤백이 가능하면 롤백이 우선
중요기능 우선 대응
장애 발생 후 꼭 회고를 하도록
- 모니터링 항목으로 등록
장애 원인을 자동으로 알 수 있다면 스크립트화 시킨다
